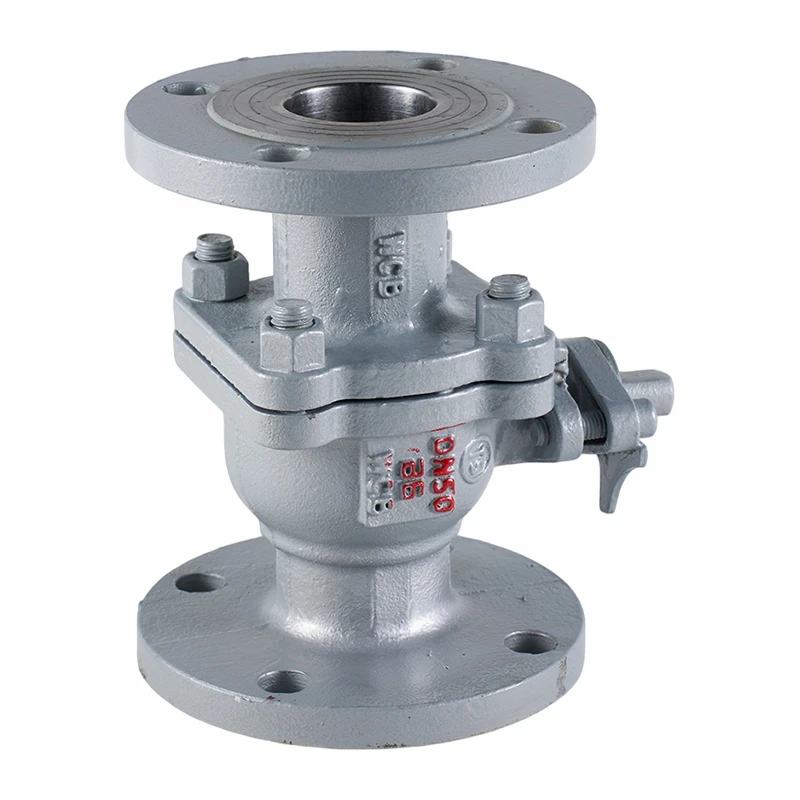

Jete Steel boul Valv
Bati pou ekstrèm presyon ak tanperati
Tiyo boul asye jete a se yon solisyon gwo -devwa ki fèt pou fè nan anviwònman endistriyèl ki pi grav yo. Kò valv li yo, ki fabrike soti nan asye kabòn prim oswa asye jete alyaj (WCB, WC6, WC9), ofri fòs eksepsyonèl, severite, ak rezistans nan presyon ki wo ak tanperati ki wo. Ki fèt pou plant petwochimik, metaliji, jenerasyon pouvwa, ak sistèm vapè chofaj, pwodui sa a seryezman okipe vapè cho, lwil oliv tèmik, lwil brit, ak asid agresif ak medya alkali. Li sèvi kòm yon eleman kritik pou asire sekirite ak estabilite operasyonèl nan aplikasyon pou kontwòl likid piman bouk.
Jeni presizyon pou rezistans maksimòm
Chak valv boul asye jete sibi Distribisyon presizyon ak rkwir elimine estrès entèn yo, amelyore entegrite estriktirèl anba kondisyon tèmik ak presyon monte bisiklèt. Se boul la fòje soti nan asye pur, fè tèt di, ak tise byen poli pou mete siperyè ak rezistans ewozyon. Konbine ak materyèl chèz pèfòmans segondè, valv la reyalize pèfòmans sele ti wonn -sere.
Faktori estrikteman respekte estanda API 608 ak GB/T 12224. Chak valv sibi tès ki pa-destriktif, segondè-presyon ak segondè-tanperati sikilasyon, ak tès flit chèz, asire bon jan kalite konsistan soti nan seleksyon materyèl bwit rive nan pwodwi fini.
Fasil antretyen ak gwo konpatibilite
Valv boul asye jete sa a ofri ekselan adaptabilite, kenbe tèt ak tanperati jiska 600 degre ak presyon jiska 42 MPa. Konsepsyon zewo-fuit li yo ede anpeche pèt medya yo ak danje potansyèl pou sekirite yo. Estrikti kontra enfòmèl ant, -ekonomize espas la prezante koneksyon bride pou entegrasyon fasil nan sistèm tiyo ki egziste deja.
Yon konsepsyon antre anlè-pèmèt antretyen an liy, sa ki pèmèt ranplasman chèz ak sele san yo pa retire valv la nan tiyo a, sa ki diminye anpil tan yo ak depans antretyen. Avèk pati mete estanda ak estabilite alontèm pwouve, valv boul asye jete a se yon chwa pi bon pou mande aplikasyon pou fèmen.
|
Paramèt |
Spesifikasyon |
|
Materyèl Kò |
WCB, WC6, WC9, LCB |
|
Klas presyon |
Jiska klas 2500 (42MPa) |
|
Ranje Tanperati |
-46 degre a 600 degre |
|
Valv Size Range |
DN15 - DN600 |
|
Kalite Koneksyon |
Bride, Bou-soude |
|
Materyèl chèz |
PTFE, RPTFE, metal |
|
Materyèl boul |
Nerjaveèi (fè tèt di) |
|
Estanda konsepsyon |
ASME16.24,GB/T12237 |
|
Opsyon ki an sekirite pou dife |
API 607 Sètifye Disponib |
- Valv boul estanda Ameriken (Q41F-150LB) - Tablo Dimansyon Koneksyon Prensipal
|
Modèl |
Dyamèt nominal |
Dimansyon (mm) |
||||||||
|
Kalite |
Nan |
mm |
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
D0 |
|
Q41F-150LB |
1/2" |
DN15 |
108 |
89 |
60 |
35 |
68 |
12 |
4-Φ15 |
115 |
|
3/4" |
DN20 |
117 |
98 |
70 |
43 |
75 |
12 |
4-Φ15 |
130 |
|
|
1" |
DN25 |
127 |
108 |
80 |
51 |
85 |
12 |
4-Φ15 |
150 |
|
|
1-1/4" |
DN32 |
140 |
117 |
89 |
64 |
96 |
13 |
4-Φ15 |
190 |
|
|
1-1/2" |
DN40 |
165 |
127 |
98.5 |
73 |
107 |
15 |
4-Φ15 |
230 |
|
|
2" |
DN50 |
178 |
152 |
120.5 |
92 |
118 |
16 |
4-Φ19 |
240 |
|
|
2-1/2" |
DN65 |
190 |
178 |
139.5 |
105 |
145 |
18 |
4-Φ19 |
280 |
|
|
3" |
DN80 |
203 |
190 |
152.5 |
127 |
160 |
19 |
4-Φ19 |
310 |
|
|
4" |
DN100 |
229 |
229 |
190.5 |
157 |
185 |
24 |
8-Φ19 |
330 |
|
|
5" |
DN125 |
356 |
254 |
216 |
186 |
230 |
26 |
8-Φ22 |
600 |
|
|
6" |
DN150 |
394 |
279 |
241.5 |
216 |
260 |
26 |
8-Φ22 |
800 |
|
|
8" |
DN200 |
457 |
343 |
298.5 |
270 |
310 |
29 |
8-Φ22 |
1000 |
|
|
10" |
DN250 |
533 |
406 |
362 |
324 |
350 |
31 |
12-Φ25 |
1200 |
|
|
12" |
DN300 |
610 |
483 |
432 |
381 |
390 |
32 |
12-Φ25 |
1200 |
|
- Valv boul estanda Ameriken (Q41F-300LB) - Tablo dimansyon koneksyon prensipal yo
|
Modèl |
Dyamèt nominal |
Dimansyon (mm) |
||||||||
|
Kalite |
Nan |
mm |
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
D0 |
|
Q41F-300LB |
1/2" |
DN15 |
140 |
95 |
66.5 |
35 |
72 |
15 |
4-Φ15 |
115 |
|
3/4" |
DN20 |
152 |
117 |
82.5 |
43 |
75 |
16 |
4-Φ19 |
130 |
|
|
1" |
DN25 |
165 |
124 |
89 |
51 |
85 |
18 |
4-Φ19 |
150 |
|
|
1-1/4" |
DN32 |
178 |
133 |
98.5 |
64 |
96 |
19 |
4-Φ19 |
190 |
|
|
1-1/2" |
DN40 |
190 |
156 |
114.5 |
73 |
110 |
21 |
4-Φ22 |
230 |
|
|
2" |
DN50 |
216 |
165 |
127 |
92 |
120 |
23 |
8-Φ19 |
240 |
|
|
2-1/2" |
DN65 |
241 |
190 |
149.5 |
105 |
150 |
26 |
8-Φ22 |
280 |
|
|
3" |
DN80 |
283 |
210 |
168 |
127 |
165 |
29 |
8-Φ22 |
310 |
|
|
4" |
DN100 |
305 |
254 |
200 |
157 |
190 |
32 |
8-Φ22 |
330 |
|
|
5" |
DN125 |
381 |
279 |
235 |
186 |
230 |
35 |
8-Φ22 |
600 |
|
|
6" |
DN150 |
403 |
318 |
270 |
216 |
270 |
37 |
12-Φ22 |
800 |
|
|
8" |
DN200 |
502 |
381 |
330 |
270 |
315 |
42 |
12-Φ25 |
1000 |
|
|
10" |
DN250 |
568 |
445 |
387.5 |
324 |
380 |
48 |
16-Φ29 |
1200 |
|
- Valv boul estanda Ameriken (Q41F-600LB) - Tablo Dimansyon Koneksyon Prensipal
|
Modèl |
Dyamèt nominal |
Dimansyon (mm) |
||||||||
|
Kalite |
Nan |
mm |
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
D0 |
|
Q41F-600LB |
1/2" |
DN15 |
165 |
95 |
66.5 |
35 |
88 |
15 |
4-Φ15 |
115 |
|
3/4" |
DN20 |
190 |
118 |
82.5 |
43 |
98 |
16 |
4-Φ19 |
130 |
|
|
1" |
DN25 |
216 |
124 |
89 |
51 |
105 |
18 |
4-Φ19 |
150 |
|
|
1-1/4" |
DN32 |
229 |
133 |
98.5 |
64 |
120 |
19 |
4-Φ19 |
190 |
|
|
1-1/2" |
DN40 |
241 |
156 |
114.5 |
73 |
135 |
23 |
4-Φ22 |
230 |
|
|
2" |
DN50 |
292 |
165 |
127 |
92 |
155 |
26 |
8-Φ19 |
240 |
|
|
2-1/2" |
DN65 |
330 |
190 |
149.5 |
105 |
165 |
26 |
8-Φ22 |
280 |
|
|
3" |
DN80 |
356 |
210 |
168 |
127 |
175 |
32 |
8-Φ22 |
310 |
|
|
4" |
DN100 |
432 |
273 |
216 |
157 |
210 |
38 |
8-Φ25 |
330 |
|
|
5" |
DN125 |
508 |
330 |
266.5 |
186 |
260 |
45 |
8-Φ29 |
600 |
|
|
6" |
DN150 |
559 |
356 |
292 |
216 |
340 |
48 |
12-Φ29 |
800 |
|
|
8" |
DN200 |
660 |
419 |
349 |
270 |
400 |
56 |
12-Φ32 |
1000 |
|
|
10" |
DN250 |
787 |
508 |
432 |
324 |
440 |
64 |
16-Φ35 |
1200 |
|
- Lis materyèl eleman prensipal yo
|
Non Pati |
Materyèl |
|
Kò |
WCB, CF8, CF8M |
|
Boul |
F6.F304.F316 |
|
Tij |
F6, F304, F316 |
|
Bouche |
PTFE |
|
Manch |
KTH350-10 |
- Tablo Espesifikasyon pèfòmans
|
Presyon (LB) |
Tès Shell (Mpa) |
Seal (Dlo) (Mpa) |
Do Seal (Dlo) (Mpa) |
Bouche (gaz) (Mpa) |
|
150 |
3.1 |
2.2 |
2.2 |
0.5~0.7 |
|
300 |
7.8 |
5.6 |
5.6 |
0.5~0.7 |
|
600 |
15.3 |
11.2 |
11.2 |
0.5~0.7 |
